Zkontrolované úniky zateplení
Srovnání dvou částí budovy ukazuje rozdíl v distribuci tepla. Nezateplená fasáda trpí výraznými úniky, zatímco zateplená část s polystyrenem nabízí lepší izolaci.
Obrázek 2.1 (nezateplená strana)

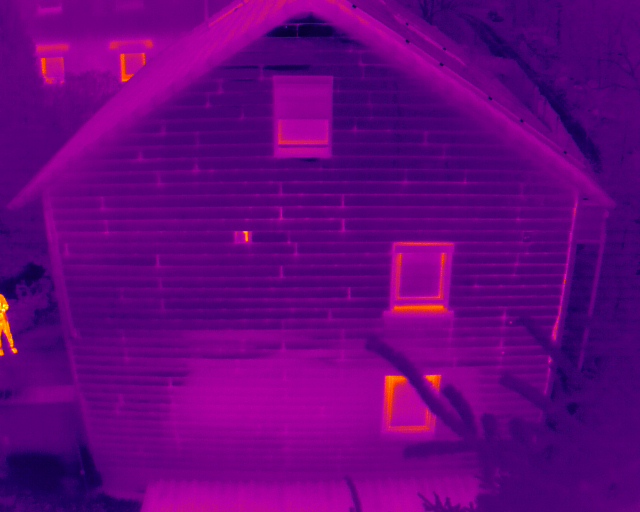

Na termografickém snímku je vidět nezateplená fasáda s hliníkovými lamelami. Výraznější tepelné úniky jsou patrné kolem oken a v místě poškození lamel. Celková distribuce tepla je nerovnoměrná, což naznačuje slabší izolační vlastnosti konstrukce.
Obrázek 2.2 (zateplená strana s polystyrenem)

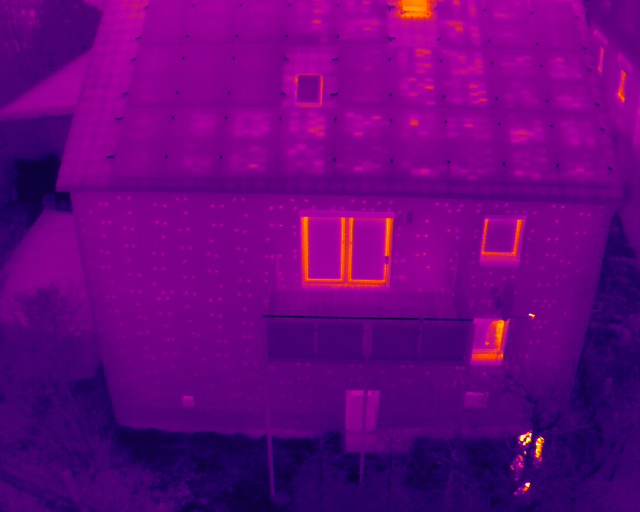

Tento snímek zachycuje budovu s fasádou zateplenou polystyrenem. Povrchová teplota je rovnoměrnější, ale kotevní body izolace vytvářejí tepelné mosty, které mohou ovlivňovat tepelnou účinnost. Na střeše jsou viditelné fotovoltaické panely, které v době snižování X nedodávají.
